Diese Übersicht soll helfen, sich schnell mit den Bedienelementen der Klimaanlage vertraut zu machen.

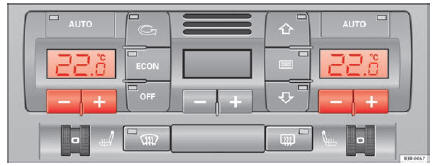

Abb. 128 Bedienelemente der Klimaanlage
Das linke Display zeigt die gewählte Temperatureinstellung für die Fahrerseite,
das rechte die gewählte Temperatureinstellung für die Beifahrerseite. Die Funktionen

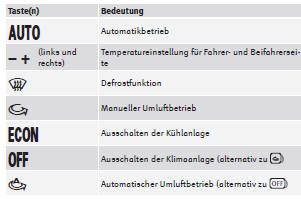

werden durch Antippen der Tasten ein- und ausgeschaltet. Die Diode in den Tasten
leuchtet bei eingeschalteter Funktion. Das Gitter zwischen den Tasten
und
muss frei bleiben, dahinter befinden
sich Messsensoren.
Die Tasten zur Einstellung der Luftverteilung
und
können auch in Kombination gedrückt
werden.
