Renault Laguna: Gepäcktrennnetz

Renault Laguna / Für Ihr Wohlbefinden / Gepäcktrennnetz

Renault Laguna. Gepäcktrennnetz

Je nach Fahrzeug ist die Verwendung sinnvoll, um den Gepäckraum vom Fahrgastraum abzutrennen (Transport von Tieren oder Gepäckstücken).

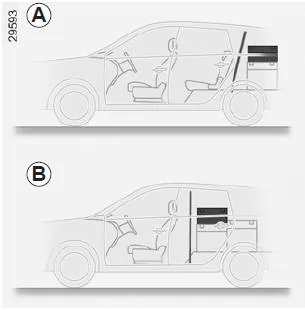

Es kann angebracht werden:

hinter den Fondsitzen A, hintere Sitzbank in angehobener Position oder hintere Sitzbank umgeklappt;
Hinter den Vordersitzen B.

Das Gepäcktrennnetz ist vorgesehen für ein maximales Gewicht von 10 kg.

Verletzungsgefahr!

Aus-/Einbau des Gepäcktrennetzes

Renault Laguna. Aus-/Einbau des Gepäcktrennetzes

Ausbau des Trennnetzes

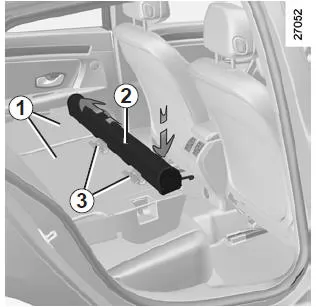

Bei komplett umgeklappten Rückenlehnen 1 der Rücksitzbank von der hinteren rechten Tür aus die Aufrollvorrichtung 2 zu sich ziehen, bis diese ausrastet. Diese anschließend anheben, um sie aufzunehmen

Einbau des Trennnetzes

Bei vollständig umgeklappten Rückenlehnen 1 die Aufrollvorrichtung aufnehmen.

Von der Seitentür hinten rechts aus, die Aufrollvorrichtung 2 auf die Schienen 3 an der Rückseite des größeren Abschnitts der Rücksitzbanklehne schieben und sicherstellen, dass sie, dass es korrekt eingerastet ist, indem Sie kleine Bewegungen vor und zurück durchführen; verriegeln Sie anschließend die Rückenlehnen der Rücksitzbank erneut.

Einbau des Trennnetzes

Renault Laguna. Einbau des Trennnetzes

Hinter den Rücksitzen

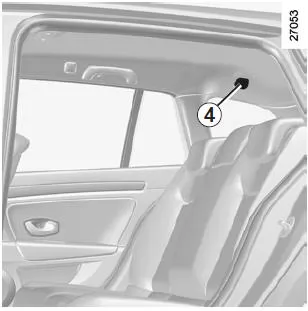

Heben Sie von den Rücksitzen aus die Abdeckungen 4 hoch, um an die oberen Verankerungspunkte des Trennnetzes zu gelangen.

Um das Abrollen des Netzes zu erleichtern, klappen Sie den kleineren Abschnitt der Rückenlehne um und halten Sie den größeren Abschnitt in leicht umgeklappter Stellung.

Renault Laguna. Einbau des Trennnetzes

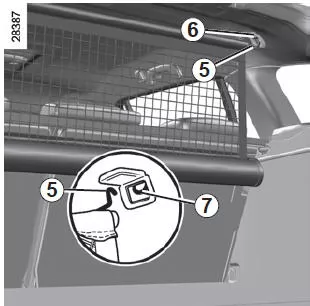

Nehmen Sie das Gestänge 5 aus seiner Aufnahme und stecken Sie es in die Verankerungspunkte 6 (unbedingt in den Ring 7).

Klappen Sie die Rückenlehne um und verriegeln Sie sie. Prüfen Sie die korrekte Verriegelung durch Bewegungen vor und zurück.

Für den Ausbau des Trennnetzes in umgekehrter Reihenfolge vorgehen.

Beim Einbau mit den Fingern nicht unter die Aufrollvorrichtung kommen.

Verletzungsgefahr!

Renault Laguna. Einbau des Trennnetzes

Hinter den Vordersitzen

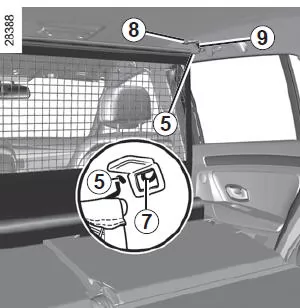

Bei umgeklappter Rücksitzbank die Abdeckung 8 auf jeder Seite aufklappen, um auf beiden Seiten an die oberen Verankerungspunkte des Trennnetzes zu gelangen.

Nehmen Sie das Gestänge 5 aus seiner Aufnahme und Stecken Sie es in die Verankerungspunkte 9 ein (unbedingt in den Ring 7).

Für den Ausbau des Trennnetzes in umgekehrter Reihenfolge vorgehen.

Beim Einbau mit den Fingern nicht unter die Aufrollvorrichtung kommen.

Verletzungsgefahr!

Hinweis: Ist die Aufrollvorrichtung des Gepäcktrennnetzes am größeren Abschnitt der Rückenlehne angebracht, verhindert ein System das ungewollte Umklappen der Rückenlehne. Es ist dann erforderlich, nach Entriegelung der Rückenlehne, diese über die hintere rechte Tür umzuklappen, indem über den mechanischen Druckpunkt hinaus daran gezogen wird.

Während der Fahrt darf der schmale Teil der Rücksitzbank nicht besetzt sein, wenn der größere Teil der Rückenlehne umgeklappt und das Trennnetz montiert ist.
